功能和用途
·能够监视外部设备控制电路电源的供电状态。
技术指标
静态电流
＜3 mA
环境温度
-10℃～+50℃
动作电流
＜3mA
环境湿度
≤95﹪RH（40℃±2℃）
触点容量
DC30V/2A
外形尺寸
85×85×35mm
工作电压
DC18V～24V

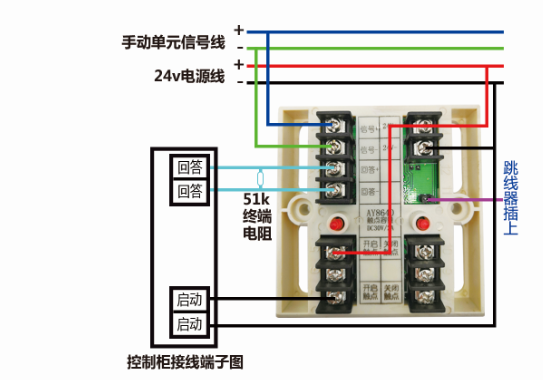

产品接线图
故障排除方法
·设备故障：测量信号线电压是否在工作电压值内;控制器是否复位。
·自检故障：24V电源线为是否按极性接线，且电压是否在工作电压值内；模块出厂配置的51K电阻是否连接在外部设备反馈无源触点的两端；模块开启触点、关闭触点必须是否与外部受控设备构成直流24V的回路；跳线器否设置正确。

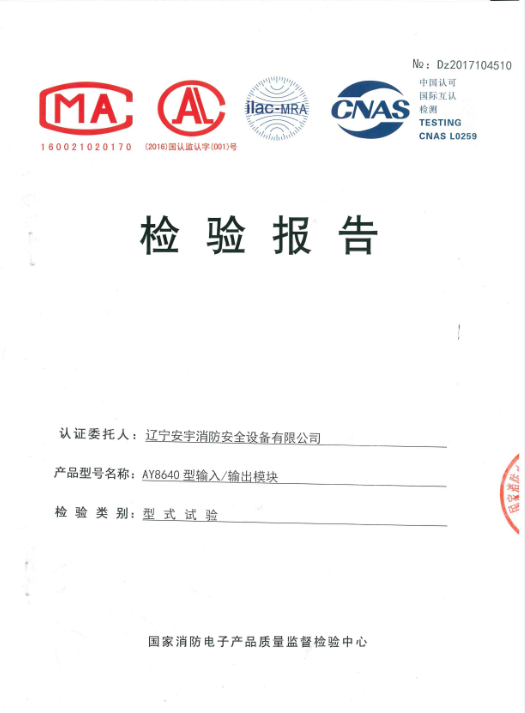

检验报告

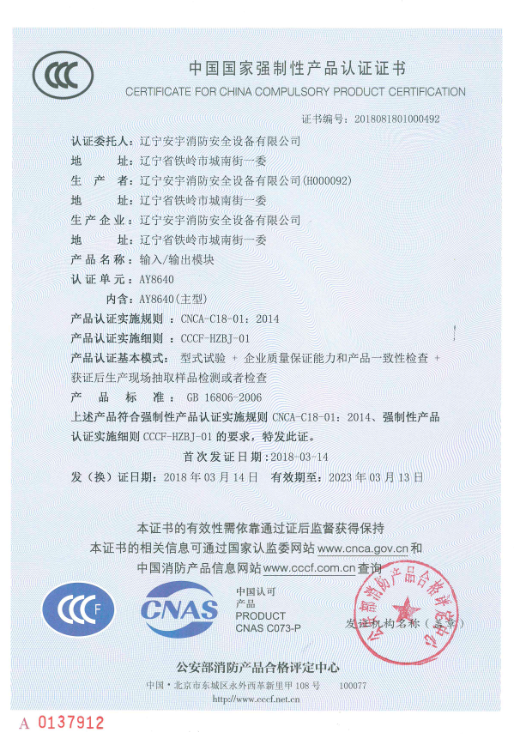

认证证书
