功能和用途

·连接在火灾报警控制器的信号总线上，提供一组常开触点和一组反馈信号输入端子。
·能够实现对排烟阀、防火阀、排烟防火阀、防火卷帘门、消防电梯等设备的动作控制，并将设备的动作状态反馈给火灾报警控制器。
·能够监视模块外部连接线的通断状态。
·能够监视外部设备控制电路电源供电的状态。

技术指标

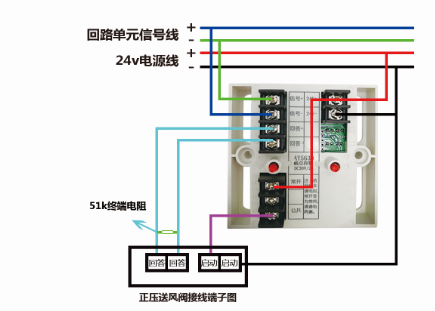

产品接线图

·设备故障：测量信号线电压是否在工作电压值内；检查设备编码是否正确。

·自检故障：24V电源线为是否按极性接线，且电压是否在工作电压值内；模块出厂配置的51K电阻是否连接在外部设备反馈无源触点的两端；模块常开和公共两端与外部受控设备之间是否构成一个电压为24V的回路；

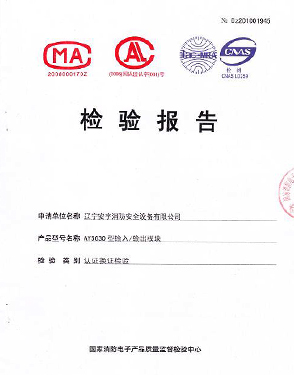

检验报告

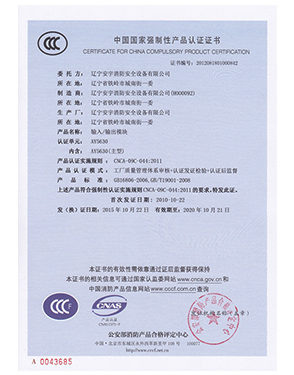

认证证书
